华为核心交换机怎么配？

华为核心交换机如何配置，这里分享一个案例吧，希望对您所帮助

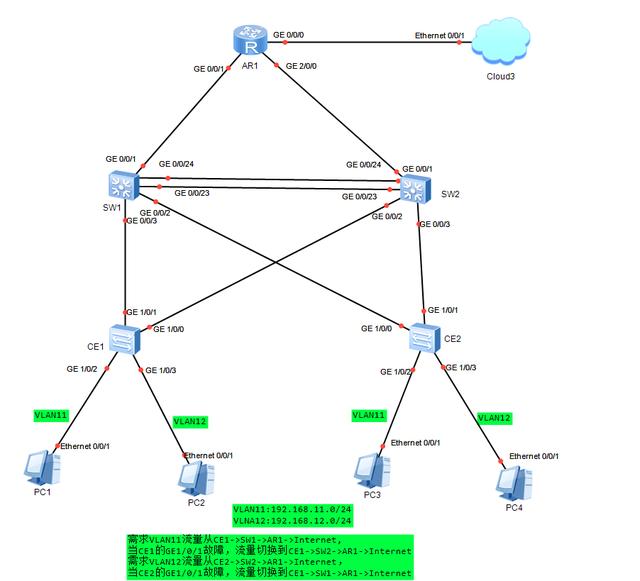

拓扑图

需求：PC主机通过DHCP获取IP地址。通过NAT方式实现内网实现访问互联网采用VRRP实现虚拟网关设置VLAN11流量从CE1->SW1->AR1->Internet。VLAN12流量从CE2->SW2->AR1->Internet。

配置步骤在SW1做基本配置

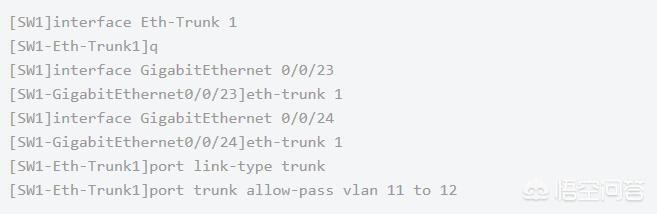

1、在SW1 上把G0/0/23和G0/0/24加入e-trunk 1，并把e-trunk1配置成trunk，允许vlan11和vlan12

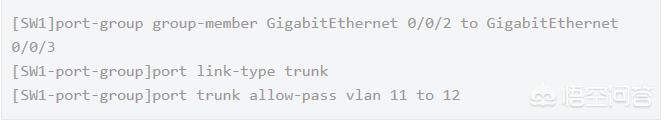

2、在SW1的G0/0/2和G0/0/3 配置成trunk，允许vlan11和vlan12

在SW2做基本配置

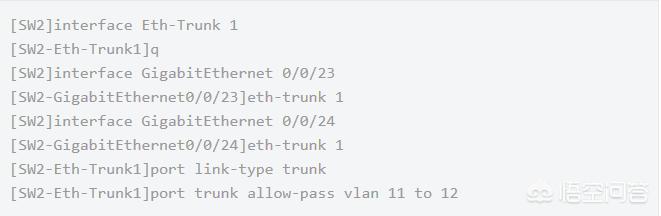

1、在SW2 上把G0/0/23和G0/0/24加入e-trunk 1，并把e-trunk1配置成trunk，允许vlan11和vlan12

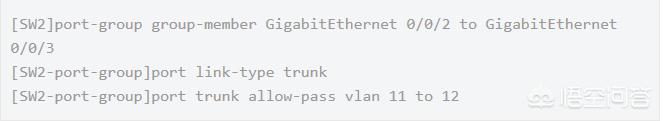

2、在SW2的G0/0/2和G0/0/3 配置成trunk，允许vlan11和vlan12

在CE1做基本配置

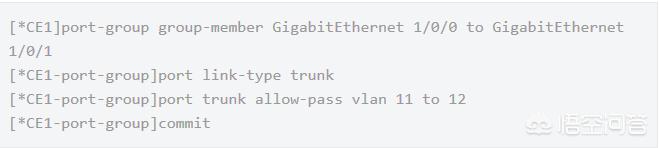

1、在CE1上把G1/0/1和G1/0/0配置成trunk，允许vlan11和vlan12。

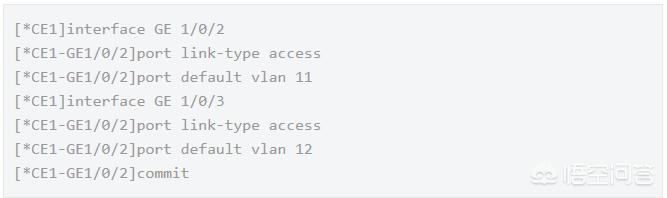

2、在CE1上把G1/0/2和G1/0/3配置成access，分别把它添加vlan11和vlan12。

配置MSTP、VRRP和DHCP

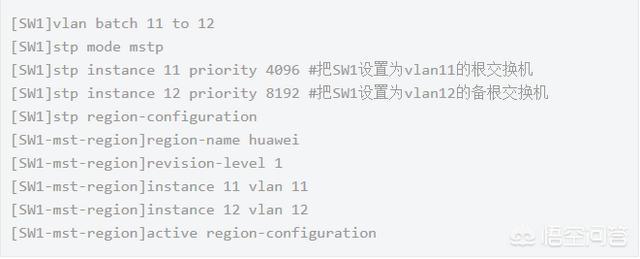

在SW1、SW2、CE1和CE2配置MSTP模式

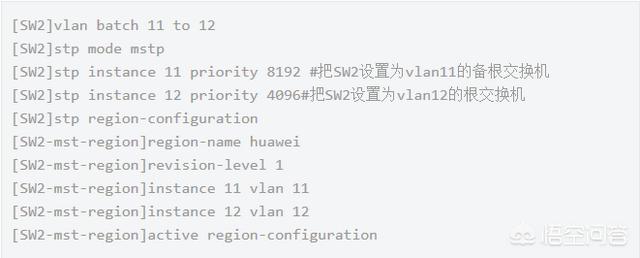

在SW2上做如下配置

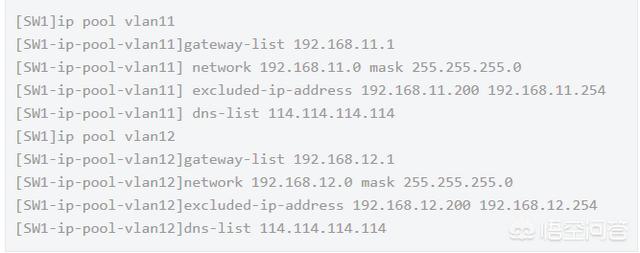

在SW1和SW2上配置DHCP地址池

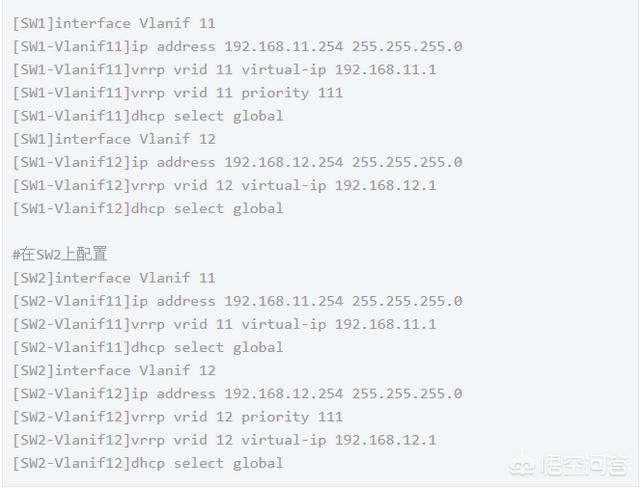

在SW1和SW2上配置VRRP

配置内部网络通过NAT去访问互联网

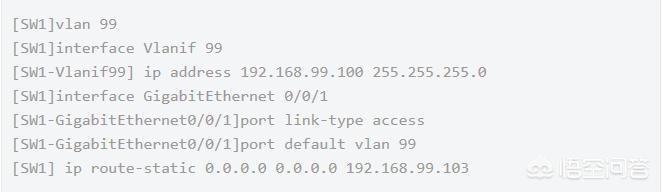

在SW1上做如下配置

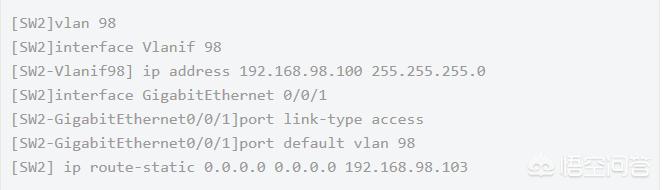

在SW2上做如下配置

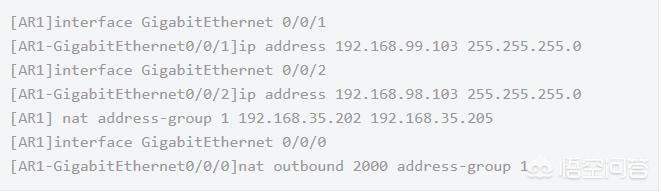

在AR1上做如下配置

希望以上的回答对您有所帮助，更多内容请关注头条号
